解放牌J6M国Ⅳ-6×4桥梁检测车底盘推介

发布时间:2014年10月22日 浏览次数:

    为了适应桥梁检测车市场的需求,满足国家最新排放法规,解放公司新开发了J6M系列国Ⅳ专用6×4桥梁检测车底盘,完善了解放桥梁检测车底盘系列产品,填补了市场空缺。该系列底盘可匹配BF6M1013系列发动机,马力涵盖240~280Ps, 采用SCR技术路线达到(GB17691-2005)国Ⅳ排放,具有驾乘舒适、动力性好,可靠性高,改装方便等系列优点。
    目前,该底盘公告已发布,专用车企业及用户可自行查询。

1 车型主要配置

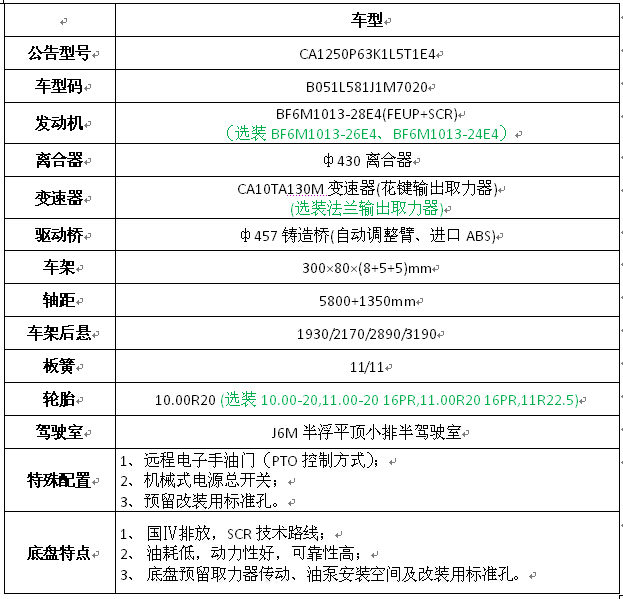

                                 表1 解放牌  J6M国Ⅳ专用6×4桥梁检测车底盘配置表


2 公告策略

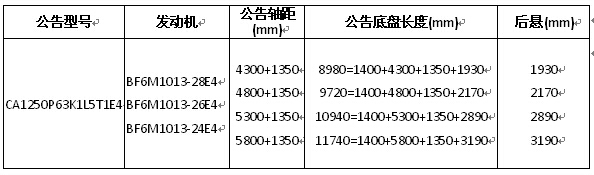

                                          表2 底盘公告


3 车型描述

(1)匹配BF6M1013系列发动机,发动机功率范围240—280Ps,排放达到 (GB17691-2005)国Ⅳ标准要求;
(2)匹配CA10TA130M变速器,500Nm花键输出取力器(选装法兰输出取力器);
(3)匹配φ457铸造桥,制动器自动调整臂(选装手动调整臂),ABS;
(4)匹配加强型车架,断面尺寸300×80×(8+5+5)mm,预留改装用标准孔;
(5)底盘预留取力器传动及油泵改装空间,减少改装厂二次改装;
(6)底盘匹配远程电子手油门(PTO控制方式);
(7)底盘匹配机械式电源总开关。

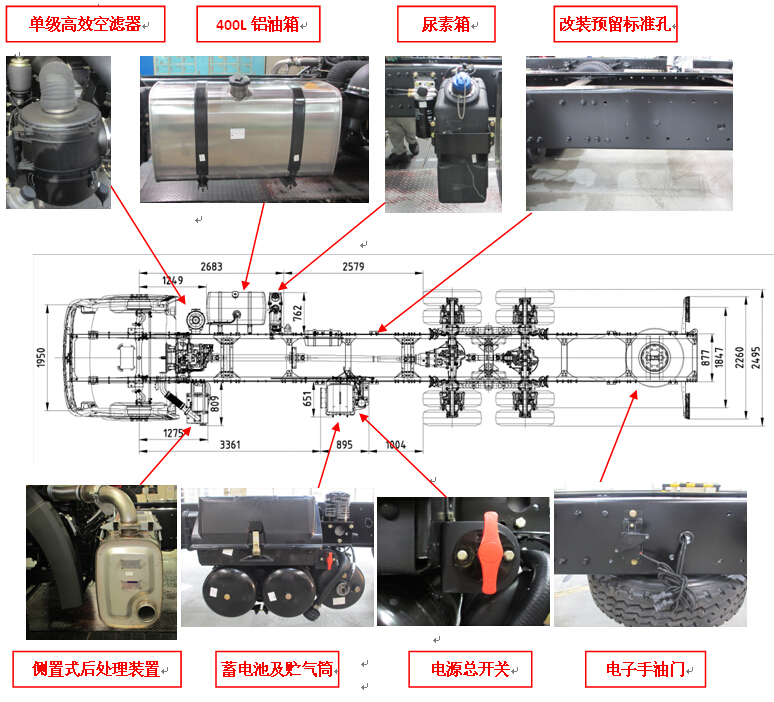

                                         图1 底盘细节图及相关照片

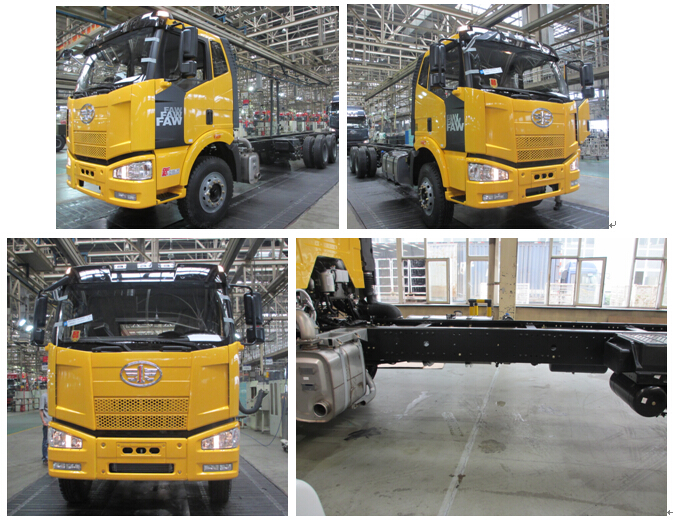

                                             图2 底盘外观照

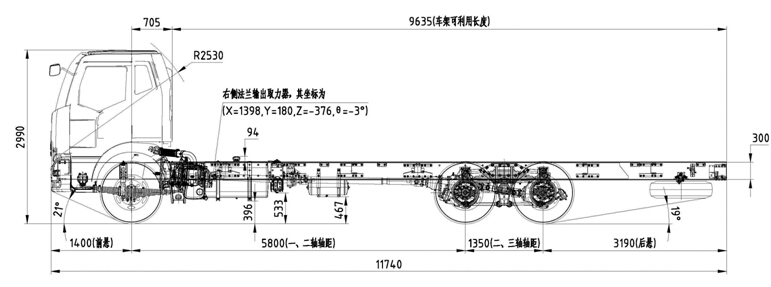

4 改装参数

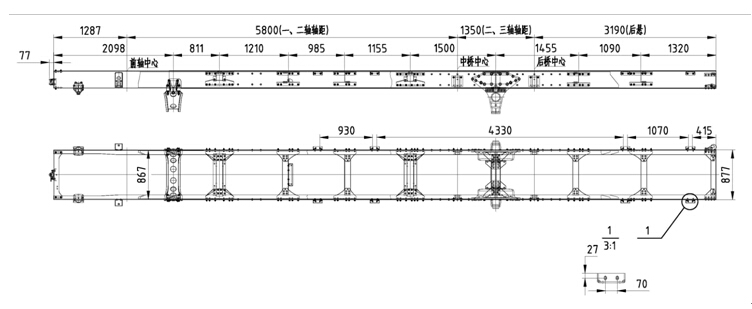

                                              图3  车架简图

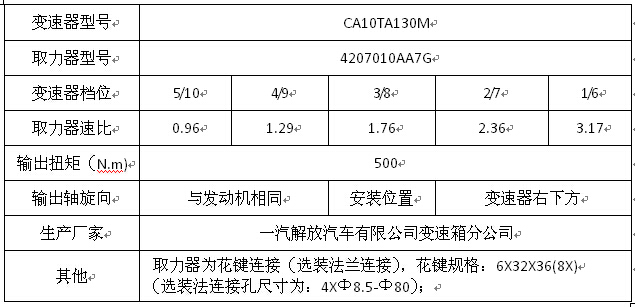

                                            表3 取力器参数表

5 车型卖点

 (1)发动机采用FEUP+SCR技术路线达到国Ⅳ排放,满足国家法规要求,且具有油耗低、动力性好等特点;
 (2)底盘预留取力传动、油泵布置等空间,改装方便;
 (3)油箱、电瓶、尿素箱等模块布置合理,满足各厂家不同需求;
 (4)车架纵梁预留了改装用标准孔,极大方便了改装;
 (5)匹配机械式电源总开关;
 (6)匹配远程电子手油门(PTO控制方式);
 (7)匹配加强型车架300×80×(8+5+5)mm。

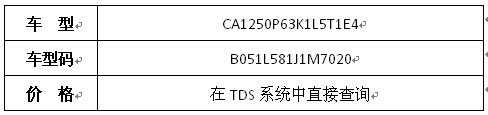

6 推荐车型码


                                                                    一汽解放汽车有限公司 规划发展部
                                                                                      2014年10月
